Odlewy

Zastosowanie wysokiej klasy stopów gwarantuje długą żywotność poszczególnych elementów maszyn. W zależności od rodzaju elementów oraz parametrów wytrzymałościowych wytwarzanego segmentu, dobieramy odpowiedni typ staliw i żeliw z szerokiej gamy wykonywanych gatunków stopów metali. Zamówienia na odlewy realizowane są z wykorzystaniem nowoczesnego zaplecza produkcyjnego.

Do dyspozycji posiadamy program Magma Soft, który już na etapie projektowania odlewu pozwala na optymalizację jego wykonania i skrócenie czasu realizacji zamówienia.

W odlewni KGHM ZANAM prowadzimy również procesy obróbki cieplnej odlewów, z wykorzystaniem nowoczesnych pieców automatycznych takie, jak:

• wyżarzanie normalizujące,
• przesycanie,
• ulepszanie cieplne,
• hartowanie,
• odpuszczanie,
• wyżarzanie zmiękczające,
• wyżarzanie odprężające.

Jakie odlewy wykonujemy?

Ofertę podzieliliśmy na siedem grup. Gatunki materiałów, zakresy mas i zakres badań opisujemy na stronach poszczególnych grup.

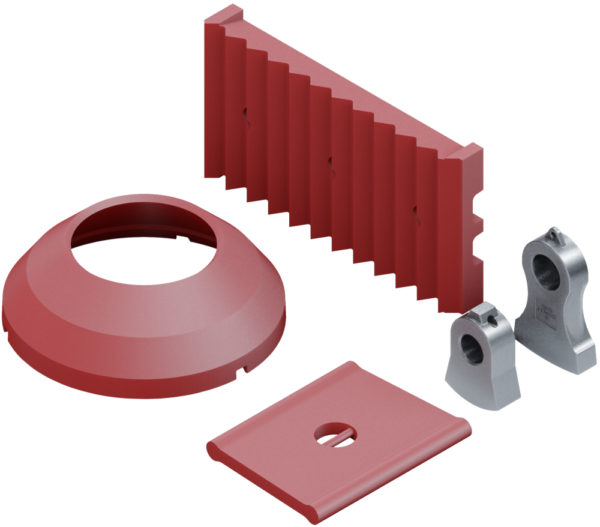

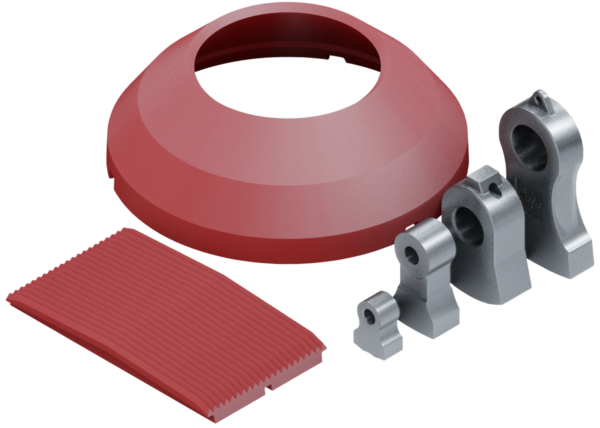

Odlewy do kruszarek

Posiadamy efektywne procedury kontroli jakości i duże doświadczenie w zakresie realizacji nawet najbardziej wymagających projektów. Wykonujemy wysokiej jakości części do kruszarek między innymi: szczęki (szczęki ruchome i stałe), stożki (stożki wewnętrzne i stożki zewnętrzne) i płaszcze, kliny, listwy udarowe i łożyskowe, płyty boczne, płyty rozporowe i bezpiecznikowe, okładziny boczne, wykładziny oraz młotki.

• Części eksploatacyjne do kruszarek szczękowych,
• Części eksploatacyjne do kruszarek młotkowych,
• Części eksploatacyjne do kruszarek stożkowych.

Zobacz odlewy do kruszarek

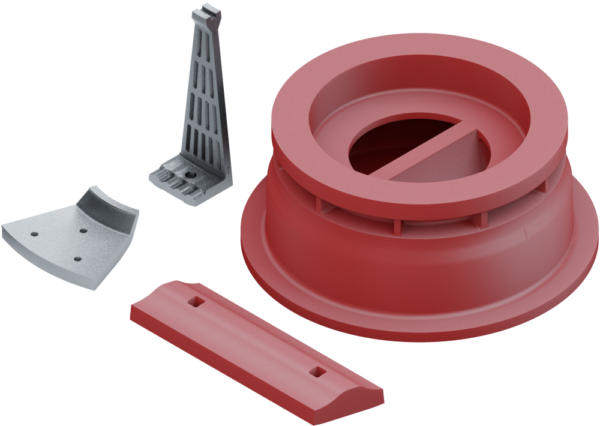

Odlewy do młynów

Dostarczamy wysokiej jakości części zamienne i eksploatacyjne do dostępnych na rynkach młynów kulowych, prętowych wykorzystywanych w przeróbce rud metali, surowców mineralnych i węgla. Oferta KGHM ZANAM to w szczególności wysokiej jakości części eksploatacyjne oraz akcesoria do młynów.

Wśród wytwarzanego asortymentu znajdują się wykładziny, nadawy, pancerze oraz ochrony czopów. Posiadamy procedury i duże doświadczenie w zakresie realizacji nawet najbardziej wymagających projektów.

Zobacz odlewy do młynów

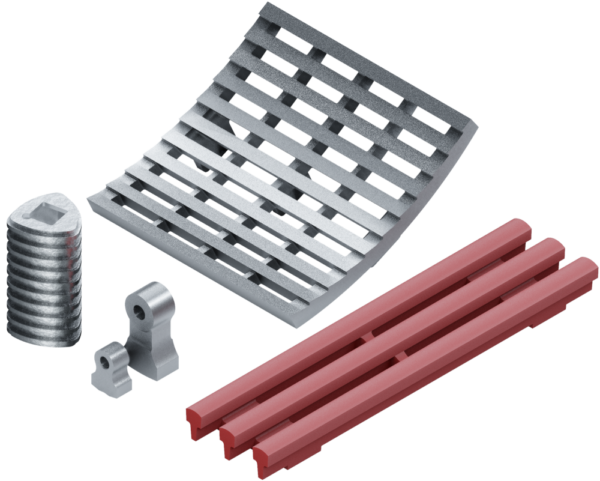

Odlewy do rozdrabniaczy złomu

Dostarczamy wysokiej jakości części eksploatacyjne do dostępnych na rynkach strzępiarek i maszyn stosowanych w procesie recyklingu złomu. Nasze części zamienne przeznaczone do rozdrabniaczy złomu wybierane są ze względu na wysokiej jakości wykonanie, szybką realizację zamówień.

Wśród wytwarzanego asortymentu znajdują się młotki, ruszta, płyty sitowe i okładziny, płyty udarowe, bijaki itp. Posiadamy duże doświadczenie w zakresie realizacji nawet najbardziej wymagających projektów.

Do wykonywania odlewów wykorzystywanych w rozdrabniaczach złomu stosujemy staliwo stopowe manganowe, staliwa nisko i średniostopowe o podwyższonej odporności na ścieranie i inne.

Zobacz odlewy do rozdrabniaczy złomu

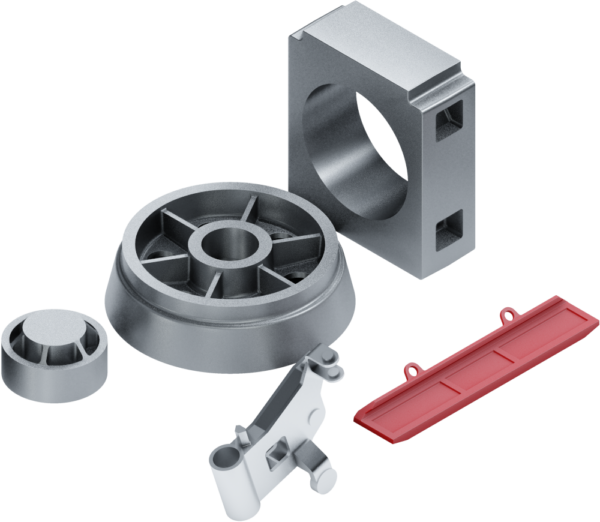

Odlewy elementów konstrukcji i napędów

Wykonujemy wysokiej jakości części do maszyn ciężkich z branży górniczej, budowlanej, rolniczej i kolejowej. Dostarczane odlewy z powodzeniem służą jako części zamienne elementów konstrukcji i napędów maszyn ciężkich.

Wśród wytwarzanego asortymentu znajdują się przeguby, korpusy zacisków hamulcowych, piasty kół, koła jezdne, tuleje, rolki, obudowy łożysk, ślizgi oraz inne. Posiadamy duże doświadczenie w zakresie realizacji nawet najbardziej wymagających projektów.

Zobacz odlewy elementów konstrukcji i napędów

Odlewy staliwne i żeliwne

Gatunki staliw i żeliw, zakresy mas dla każdego sposobu formowania oraz wykonywane badania.

Stała oferta KGHM ZANAM obejmuje odlewy staliwne i żeliwne, produkowane w kilku grupach asortymentowych m.in.:

• odlewy do kruszarek szczękowych, stożkowych, udarowych i młotkowych,
• odlewy do młynów stosowanych w przeróbce rud metali, surowców mineralnych, węgla kamiennego i brunatnego (wykładziny, płyty pancerne, płyty sitowe, wloty, nadawy, ochrony czopów, bijaki, pancerze i inne),
• odlewy zębów i ogniw gąsienic do koparek i ładowarek,
• odlewy akcesoriów podsadzkowych dla górnictwa (rury, kolana, trójniki),
• elementy do ciężkich maszyn roboczych (przeguby, korpusy hamulców, piasty),
• odlewy płyt anodowych, kokil i wlewnic,
• odlewy do wozów odstawczych i przenośników,
• pozostałe odlewy wg dostarczonych specyfikacji, w tym odlewy na indywidualne zamówienie.

Gatunki staliwa

W szerokiej ofercie produkcyjnej znajdują się odlewy ze staliw:

• węglowych konstrukcyjnych,
• stopowych konstrukcyjnych,
• staliwa do ulepszania cieplnego i przesycania o podwyższonej wytrzymałości i zwiększonej odporności na ścieranie, produkowane według norm krajowych i europejskich,
• staliwa do pracy w podwyższonej temperaturze,

Produkowane są również stopy o składzie chemicznym i własnościach wg indywidualnych zamówień i potrzeb klientów.

Wszystkie odlewy staliwne podlegają procesom obróbki cieplnej przeprowadzonych w nowoczesnych, w pełni zautomatyzowanych piecach (normalizacja, odprężanie, przesycanie, ulepszanie cieplne i inne).

Zakres wagowy – odlewy staliwne

Odlewy staliwne produkowane są w szerokim zakresie wagowym, w zależności od serii i rodzaju formowania:

• produkcja mało i średnioseryjna przy formowaniu maszynowym od 5 kg do 100 kg,
• produkcja jednostkowa przy formowaniu ręcznym od 15 kg do 5 000 kg.

Odlewy żeliwne

W ofercie produkcyjnej znajdują się odlewy z żeliw:

• szarych,
• sferoidalnych,
• stopowych.

Odlewy żeliwne mogą podlegać procesom obróbki cieplnej w zależności od wymagań i potrzeb odbiorcy.

Zakres wagowy – odlewy żeliwne

W zależności od wielkości serii i rodzaju formowania, zakres wagowy produkowanych odlewów żeliwnych przedstawia się następująco:

• produkcja mało i średnioseryjna przy formowaniu maszynowym od 3 kg do 60 kg dla żeliwa szarego i sferoidalnego,
• produkcja jednostkowa przy formowaniu ręcznym od 10 kg do 5000 kg dla żeliwa szarego i od 10 kg do 1500 kg dla żeliwa sferoidalnego.

Usługi dodatkowe

KGHM ZANAM oferuje dodatkowo szereg usług związanych z produkcją odlewów i konstrukcji stalowych:

• wyżarzanie,
• śrutowanie,
• badania wizualne,
• badania nieniszczące,
• badania niszczące,
• badanie składu chemicznego odlewu,
• atesty i certyfikaty.

Zobacz odlewy staliwne i żeliwne

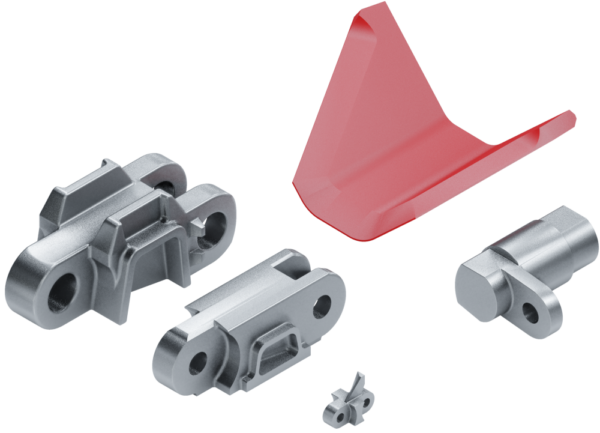

Odlewy trudnościeralne

Dostarczamy wysokiej jakości odlewy trudnościeralne do elementów roboczych maszyn kołowych i gąsienicowych, koparek i ładowarek.

Wysoką odporność na ścieranie uzyskujemy poprzez produkcję odlewów z dobranego gatunku staliwa i zastosowanie odpowiedniej obróbki cieplnej. Tak dobrane staliwo pozwala na wykonywanie odlewów m.in. zębów do łyżek, naroży czerpaków, ogniw gąsienic, nakładek lemieszy , zgarniaczy itp.

Odpowiednio dobrany skład chemiczny oraz obróbka cieplna stopów gwarantuje jakość i niezawodność części eksploatacyjnych. Odlewy są sprawdzane pod kątem wymaganej twardości oraz mikrostruktury w celu potwierdzenia właściwej obróbki cieplnej.

Zobacz odlewy trudnościeralne

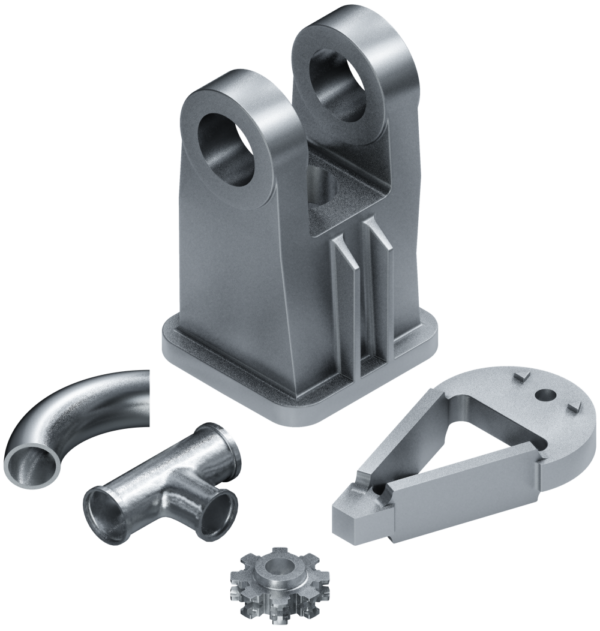

Pozostałe odlewy i projekty indywidualne

Poza produkcją seryjną i małoseryjną wykonujemy także odlewy różnego przeznaczenia wg projektów indywidualnych i jednostkowych. Wśród wytwarzanego asortymentu znajdują się płyty anodowe, kokile, wlewnice, kraty, retorty, korpusy, osłony, rury, kolana, prostki, trójniki, przewody pyłowe, wsporniki, pokrywy, wirniki oraz inne. Posiadamy efektywne procedury kontroli jakości i duże doświadczenie w zakresie realizacji nawet najbardziej wymagających projektów.

Zobacz pozostałe odlewy i projekty indywidualne

Możliwości odlewni

Jako odlewnia staliwa i żeliwa prowadzimy całe zamówienie: od projektu technologicznego do badań gotowego wyrobu. Oferujemy:

• materiały: staliwa węglowe i stopowe konstrukcyjne, staliwa do ulepszania cieplnego i przesycania, wysokomanganowe staliwa odporne na ścieranie oraz żeliwo szare, sferoidalne i stopowe,

• typy produkcji: jednostkową (formowanie ręczne) oraz mało- i średnioseryjną (formowanie maszynowe),

• obróbkę: cieplną, mechaniczną i śrutowanie,

• kontrolę jakości: badania nieniszczące, niszczące i analizę składu chemicznego, a do wyrobów atesty i certyfikaty,

• realizację według specyfikacji: wykonanie lub dopasowanie omodelowania na podstawie rysunku klienta.

Każdego roku produkujemy około 2000 pozycji asortymentowych.

Zakres mas zależy od materiału i sposobu formowania.

Technologia i kontrola jakości w skrócie

Formowanie i wytop

Formy wykonujemy z mas samoutwardzalnych w technologii FLOSTER. Metal wytapiamy w elektrycznych piecach łukowych, aby uzyskać wymagany skład chemiczny i właściwości stopu. Program MagmaSoft symuluje zalewanie i krzepnięcie już na etapie projektu. Pozwala to zoptymalizować wykonanie odlewu i skrócić realizację zamówienia.

Obróbka cieplna i wykończenie

Obróbkę cieplną prowadzimy w zautomatyzowanych piecach żarzalnych. Wykonujemy wyżarzanie normalizujące, zmiękczające i odprężające oraz przesycanie, hartowanie, odpuszczanie i ulepszanie cieplne. Powierzchnię odlewów śrutujemy do klasy czystości Sa 2½. Na życzenie wykonujemy też obróbkę mechaniczną.

Badania i certyfikaty

Nasze zaplecze laboratoryjne pozwala kontrolować jakość na każdym etapie produkcji. Wykonujemy:

• badania nieniszczące: penetracyjne, magnetyczno-proszkowe i ultradźwiękowe,
•
• badania niszczące: pomiary twardości metodą Brinella i Vickersa, badania metalograficzne oraz próby rozciągania, udarności i zginania,
•
• analizę składu chemicznego metodą spektrometrii emisyjnej ze wzbudzeniem iskrowym.
• Stosujemy zintegrowany system zarządzania zgodny z normami ISO 9001, ISO 14001 i ISO 45001.

Jak zamówić odlew?

Aby przygotować wycenę, prześlij w zapytaniu:

• rysunek techniczny lub specyfikację części,
• materiał albo wymagane właściwości, np. twardość lub odporność na ścieranie,
• liczbę sztuk,
• zastosowanie i warunki pracy części,
• wymagane badania i atesty.

Jeśli nie wiesz, jaki materiał wybrać, dobierzemy gatunek do warunków pracy części.

Zapytaj o odlew – oferta@kghmzanam.com
